Элементы трубопровода

Что такое детали трубопровода?

Детали трубопровода, также известные как фасонные части или элементы трубопровода, — это неотъемлемые компоненты трубопроводных систем, предназначенные для монтажа отдельных участков труб в единую сеть. Они используются для изменения направления потока, создания разветвлений, перехода между трубами разного диаметра, а также для герметичного закрытия концевых отверстий. В отличие от резьбовых фитингов, которые чаще применяются в бытовых системах малого диаметра, промышленные соединительные детали трубопровода, как правило, являются бесшовными приварными элементами, рассчитанными на высокое рабочее давление и температуру. Их ключевая роль заключается в обеспечении надежности, безопасности и долговечности всей системы в процессе эксплуатации.



Основные виды деталей трубопроводов

Существует широкая классификация деталей, каждая из которых выполняет свою уникальную функцию. Конструкция и назначение этих фасонных частей стандартизированы для обеспечения взаимозаменяемости и надежности соединений. Ниже представлен обзор основных типов деталей.

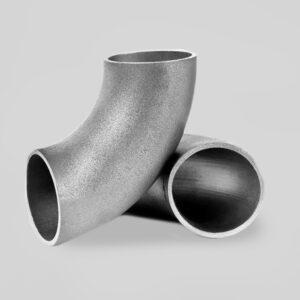

Отводы

Отвод — это деталь, предназначенная для плавного изменения направления потока рабочей среды в трубопроводе. Самыми распространенными являются стальные отводы с углами изгиба 45°, 90° и 180°. По технологии изготовления и радиусу изгиба они делятся на несколько видов:

Крутоизогнутые бесшовные отводы (ГОСТ 17375-2001): Имеют малый радиус изгиба (1D или 1.5D, где D — условный проход), что делает их компактными и идеальными для монтажа в ограниченном пространстве. Производятся методом горячей протяжки или штамповки. Например, отвод 90 градусов является самым востребованным типом.

Гнутые отводы (ОСТ): Изготавливаются из отрезка трубы на трубогибочных станках и имеют большой радиус изгиба (от 2D до 20D), что обеспечивает минимальное гидравлическое сопротивление.

Сварные секционные (секторные) отводы: Производятся путем сварки нескольких секторов, вырезанных из трубы. Применяются для трубопроводов большого диаметра, где использование бесшовных отводов экономически нецелесообразно.

Переходы

Переходы используются для плавного соединения труб разного диаметра, обеспечивая изменение проходного сечения трубопровода. Их применение необходимо для регулирования скорости и давления потока. Существует два основных типа переходов, регламентируемых ГОСТ 17378-2001:

Концентрические переходы: Имеют форму усеченного конуса, оси входного и выходного отверстий совпадают. Такие переходы используются преимущественно на вертикальных участках трубопроводных систем, а также для присоединения к насосному оборудованию.

Эксцентрические переходы: Оси входного и выходного отверстий смещены относительно друг друга. Это позволяет соединять трубы по нижней или верхней образующей линии, что критически важно для горизонтальных трубопроводов, транспортирующих среды с возможным выпадением осадка или скоплением газовых пробок.

Тройники

Тройник — это соединительная деталь с тремя присоединительными концами, которая служит для создания ответвлений от основной магистрали под углом 90°. Тройники позволяют подключать к основной трубе дополнительные ветки, устанавливать контрольно-измерительные приборы или запорную арматуру. Согласно ГОСТ 17376-2001, они бывают:



Равнопроходные: Диаметры всех трех выходов (магистрали и ответвления) одинаковы.

Переходные (неравнопроходные): Диаметр ответвления (штуцера) меньше диаметра основной магистрали.

Штампованные и штампосварные тройники являются наиболее распространенными. Для магистральных нефте- и газопроводов также применяются специальные тройники с решеткой, предотвращающей попадание очистных устройств в ответвление.

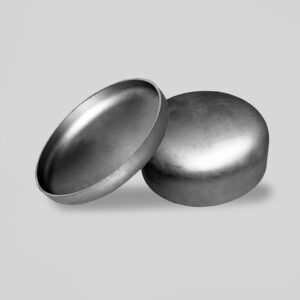

Заглушки и днища

Заглушки и днища — это детали, предназначенные для герметичного закрытия концевых отверстий трубопровода, а также для изготовления емкостей и сосудов, работающих под давлением. Они обеспечивают полную герметичность соединения и остановку потока.

Эллиптические заглушки (ГОСТ 17379-2001, АТК 24.200.02-90): Наиболее распространенный тип приварных заглушек, обладающий высокой прочностью и способностью выдерживать значительное давление.

Фланцевые заглушки (АТК 24.200.02-90): Представляют собой диск без центрального отверстия, который устанавливается между двумя фланцами для временного или постоянного перекрытия участка.

Поворотные заглушки (обтюраторы): Состоят из двух частей — сплошной и кольцевой. Позволяют оперативно перекрывать и открывать участок трубопровода путем поворота.

Фланцы

Фланец — это плоский диск или кольцо с отверстиями для болтов и шпилек, служащий для прочного и герметичного разъемного соединения труб, трубопроводной арматуры (задвижек, клапанов), насосов и другого оборудования. Фланцевые соединения критически важны для участков, требующих периодического обслуживания или демонтажа. Основные виды по ГОСТ 33259-2015:

Плоские приварные фланцы: Надеваются на трубу и привариваются двумя швами по окружности.

Воротниковые фланцы (приварные встык): Имеют конический выступ («воротник»), который приваривается встык к торцу трубы, обеспечивая максимальную надежность соединения. Это основной тип для систем с высоким давлением (Ру).

Свободные фланцы на приварном кольце: Состоят из двух частей, что упрощает монтаж, так как фланец свободно вращается вокруг трубы.

Материалы изготовления

Выбор материала для деталей трубопровода — ключевой фактор, определяющий их долговечность и сферу применения. Он зависит от характеристик рабочей среды (агрессивность, состав), рабочего давления и температуры, а также климатических условий эксплуатации. Основные группы материалов:



Углеродистые и конструкционные стали (ст. 20, ст. 3): Самый распространенный и доступный материал для систем общего назначения, таких как водоснабжение, отопление, газопроводы с неагрессивными средами.

Низколегированные стали (09Г2С, 17Г1С): Обладают повышенной прочностью и морозостойкостью, что позволяет использовать их в северных регионах и для ответственных трубопроводов, включая нефтегазовую промышленность.

Легированные и жаропрочные стали (15Х5М, 13ХФА): Применяются в энергетике и нефтепереработке для транспортировки сред с высокой температурой и в агрессивных условиях.

Нержавеющие (коррозионностойкие) стали (12Х18Н10Т, 08Х18Н10): Незаменимы в химической, пищевой, фармацевтической промышленности, где требуется высокая стойкость к коррозии и соблюдение санитарных норм.

Полимеры (ПНД - полиэтилен низкого давления): Широко используются в системах холодного водоснабжения и газораспределения благодаря устойчивости к коррозии, малому весу и простоте монтажа.

Области применения

Соединительные детали трубопровода являются основой для создания инфраструктуры в самых разных отраслях. Их надежность напрямую влияет на безопасность и эффективность производственных процессов.

Нефтегазовая промышленность: Строительство магистральных и промысловых нефтепроводов и газопроводов, обустройство месторождений. Здесь используются детали из высокопрочных и хладостойких сталей.

Энергетика: Обвязка котлов, турбин и другого оборудования на ТЭЦ, ГРЭС и АЭС. Требуются детали из жаропрочных и легированных марок стали.

Химическая и нефтехимическая промышленность: Транспортировка агрессивных сред, кислот, щелочей. Применяются преимущественно детали из нержавеющей стали.

ЖКХ и строительство: Монтаж систем теплоснабжения, горячего и холодного водопровода, канализации. Широко используются как стальные, так и полимерные (ПНД) фитинги.

Металлургия, судостроение, пищевая промышленность: В каждой из этих отраслей детали трубопровода выполняют специфические задачи, от транспортировки технических жидкостей до подачи пищевых продуктов.

Стандарты и маркировка

Качество, надежность и безопасность деталей трубопровода обеспечиваются строгим соответствием нормативно-техническим документам: ГОСТ, ОСТ, ТУ. Эти стандарты регламентируют все: от геометрических размеров и марок стали до методов испытаний. Каждая деталь имеет условное обозначение (маркировку), которое содержит полную информацию о ней.

Например, расшифровка маркировки Отвод 90-1-530х10-09Г2С ГОСТ 17375-2001:

•         Отвод 90: Тип детали и угол изгиба в градусах.
•         1: Исполнение (в данном случае, 2D).
•         530х10: Наружный диаметр и толщина стенки в мм.
•         09Г2С: Марка стали.
•         ГОСТ 17375-2001: Стандарт, по которому изготовлена деталь.

Особое внимание уделяется деталям для опасных производственных объектов. Если на детали присутствует маркировка литерой 'П', это означает, что она является «поднадзорной» и подлежит контролю со стороны Ростехнадзора. Это гарантирует, что деталь прошла все необходимые испытания и может безопасно применяться на ответственных участках.
